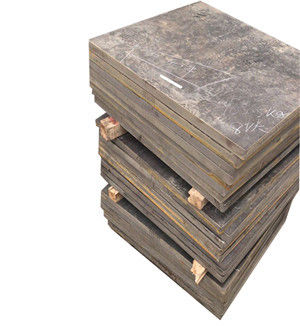

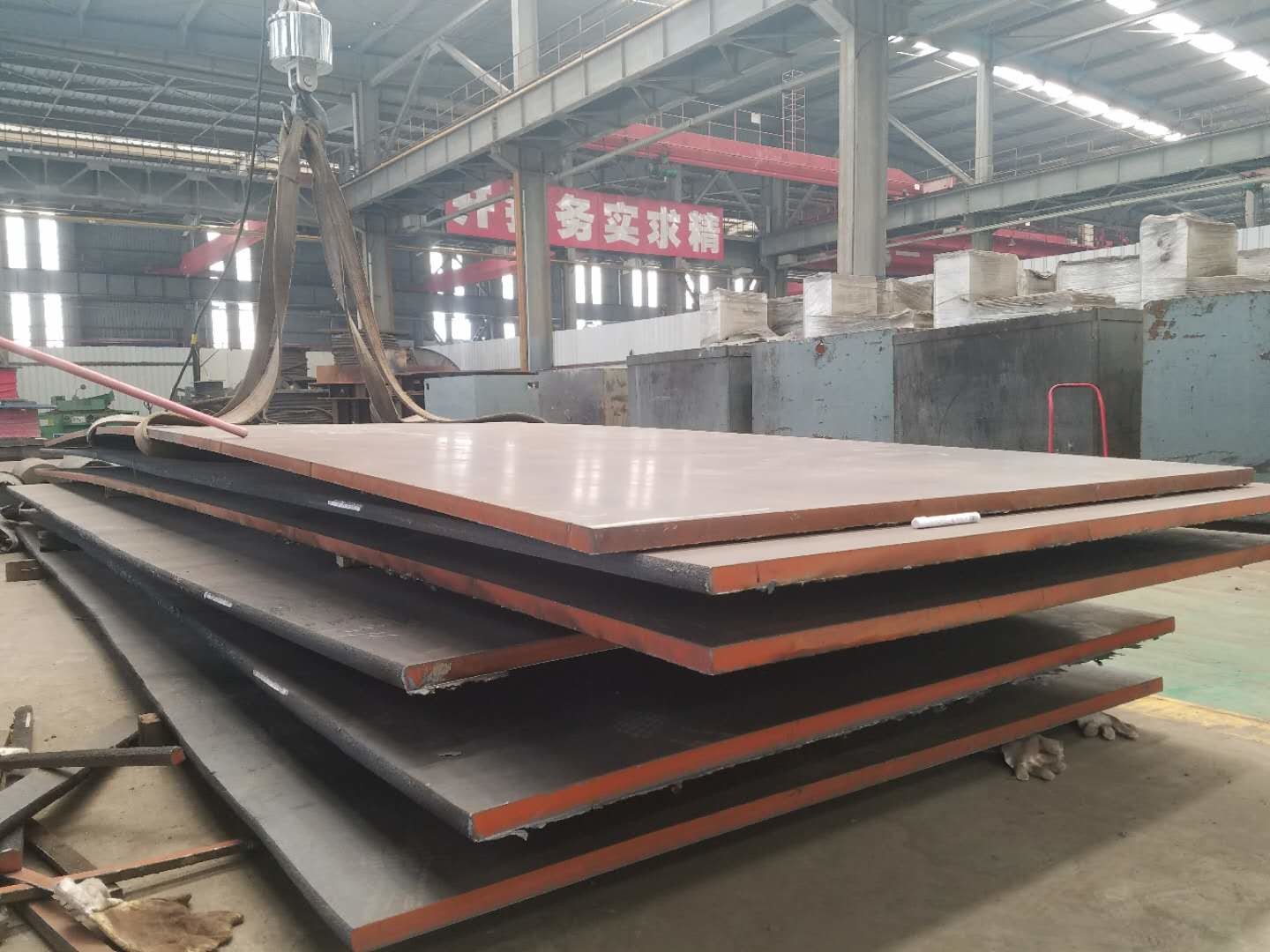

Folha da placa da liga de níquel do Invar 36 para a indústria de rádio

Folha do Invar 36 da placa 4J36 do Invar da liga de níquel

1 . Descrição:

a liga 4J36 é chamada igualmente liga de INVAR. O ponto do curie da liga é sobre 230℃. Abaixo desta temperatura, a liga é ferromagnetic e tem um coeficiente muito baixo da expansão. Acima desta temperatura, a liga é não-magnética. , Os aumentos do coeficiente da expansão. A liga é usada principalmente para fabricar componentes com dimensões aproximadamente constantes dentro da escala de mudanças de temperatura, e é amplamente utilizada na indústria de rádio, em instrumentos de precisão, em medidores e em outras indústrias.

4J36 pode ser soldado pela soldadura oxyacetylene, pela soldadura de arco, pela soldadura elétrica e pela soldadura do átomo de hidrogênio. Desde que o coeficiente de expansão é relacionado à composição quimica da liga, a composição da liga deve ser tanto quanto possível evitado devido à solda. Consequentemente, é o melhor usar a soldadura de arco de argônio. O metal de enchimento para soldar deve preferivelmente conter 0,5% a 1,5% do titânio para reduzir-se soldar os poros e a quebra.

2. processo do tratamento térmico

Recozimento do alívio de tensão	O calor a 530~550℃, mantém-se para 1~2 que o H. refrigera na fornalha
recozimento	O aquecimento a 830~880℃, mantém-se guardar para refrigerar mínimo da fornalha 30
Estabilização	(1) calor 830 ao ℃ em uma atmosfera protetora, posse para 20min. ~ 1h, extinguem (2) a têmpera
Precauções	(1) a liga não pode ser endurecida pelo tratamento térmico o tratamento de superfície (de 2) pode ser limpado com jato de areia, lustrado e conservado





3 . Categoria da fonte

Tipo	Tamanho
Fio	D= 0.1~8mm
Tira	W= 5~250mm	T= 0.1mm
Folha	W= 10~100mm	T= 0.01~0.1
Barra	Dia= 8~100mm	L= 50~1000





4. 4J36 composição quimica, %

Ni	35~37	Fe	Bal.	Co	-	Si	≤0.3
Mo	-	Cu	-	Cr	-	Manganês	0.2~0.6
C	≤0.05	P	≤0.02	S	≤0.02





5 . coeficiente 4J36 de expansão

θ/℃	α1/10-6℃-1	θ/℃	α1/10-6℃-1
20~-60	1,8	20~250	3,6
20~-40	1,8	20~300	5,2
20~-20	1,6	20~350	6,5
20~-0	1,6	20~400	7,8
20~50	1,1	20~450	8,9
20~100	1,4	20~500	9,7
20~150	1,9	20~550	10,4
20~200	2,5	20~600	11,0
