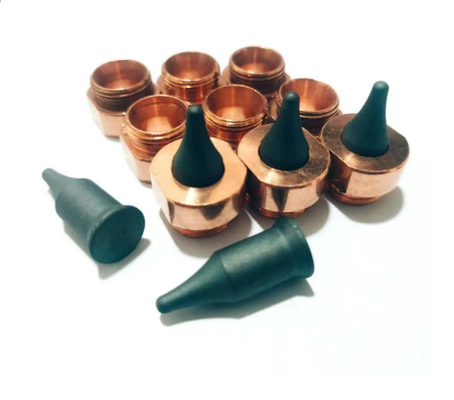

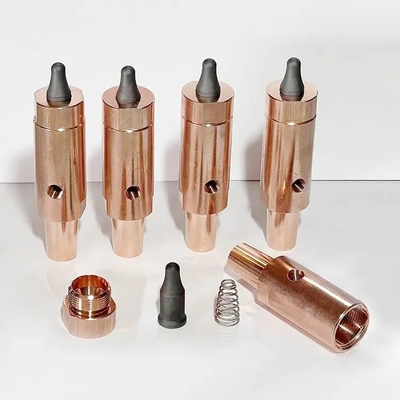

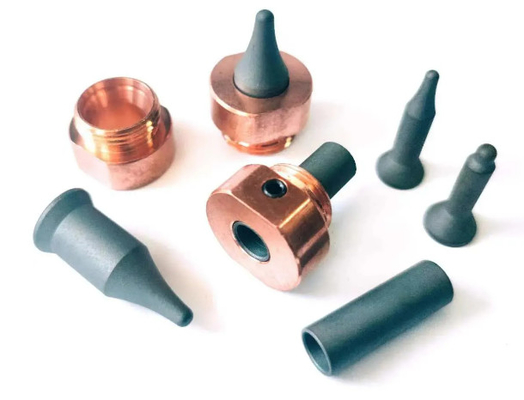

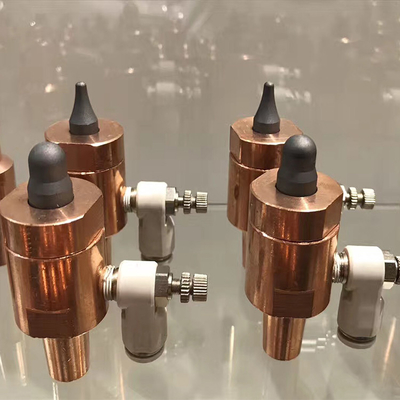

Guia KCF PIn Combinação de eletrodo inferior e suporte de eletrodo inferior para porcas de solda
1. Descrições:
A Bloom Welding é a fabricante das barras KCF, e também fabricamos os pinos de guia KCF. Oferecemos pinos de guia de diferentes tamanhos, pin de localização, bucha, manga. Nosso material inclui material de liga KCF,revestidos de cerâmica, cerâmica de zircônio, cerâmica de nitruro de silício etc. Nós não só podemos fazer o tamanho padrão, mas também podemos fazer os pinos KCF de acordo com seus desenhos.
O KCF Guide Pins/Sleeve não é um revestimento isolante, mas um material isolante especialmente processado que não se descasca.Tem uma pele isolada na sua superfície.Qualquer forma pode ser feita rapidamente.
2. Propriedades
|
Código
|
Composição ((wt%)
|
Resistência à tração ((N/mm2)
|
Resistência ao rendimento ((N/mm2)
|
Duração (%)
|
Características
|
Aplicação
|
|
KCF
|
Cr20,Al3,Fe Bal
|
539
|
392
|
15
|
Resistente à oxidação
|
Jigs de solda, pinos de guia para solda por projecção
|
Oferecemos vários tamanhos de alfinetes de guia KCF e mangas KCF. Os alfinetes KCF padrão estão sempre em estoque.Com excelente desempenho de isolamento e longa vida útil, os nossos pinos de guia kcf são utilizados directa ou indirectamente na fábrica de solda automotiva GM, VW, TOYOTA etc.
Especificação técnica do alfinete de guia KCF
Material do alfinete: KCF, AL2O3, ZrO2, Si3N4, Cerâmica, aço inoxidável, etc.
Diâmetro dos pinos KCF: M4, M5, M6, M8, M10, M12...
Aplicação: os pinos-guia KCF são amplamente utilizados na solda por projecção, na solda de porcas, na solda de tubos
Vantagem dos pinos de guia KCF:
-
Bom desempenho de isolamento
-
Excelente resistência ao desgaste
-
Desempenho anti-oxidante a altas temperaturas
-
Bom desempenho de choque térmico
O que é o KCF Guide Pins?
O material KCF é um material metálico especial. Através de um processo especial de tratamento térmico e de um intervalo de temperatura de processo de 1000-1500 graus,A superfície pode gerar uma camada de isolamento de alta qualidade de 10 a 32 μm de espessuraA camada de isolamento e a matriz de liga têm uma boa capacidade de combinação.Material utilizado no processamento mecânico após a formação de várias partesEste material é utilizado principalmente em equipamentos de soldadura por resistência.
Nós geralmente usamos alfinetes de guia de cerâmica como um alfinete de posicionamento de nozes de soldagem, mas por causa da dureza da cerâmica é pobre, frágil, então agora o alfinete de guia KCF em vez de cerâmica é cada vez mais popular.
| De aço inoxidável |
Nitreto de silício tradicionalmente
- Totalmente isolado. |
Cinza, Branca, Beige, Azul |
Alto custo inicial, mas dura mais do que qualquer outro alfinete, quando as condições o permitem. |
| KCF |
Uma liga especial tratada com uma pele dura e isolante |
Cinza / Preta |
Um alfinete barato com uma vida útil razoável |
2. Tamanhos
Código W-PN
|
Tamanho
|
Código
|
Tamanho
|
|
A
|
B
|
L
|
C
|
D
|
E
|
Q
|
R
|
|
M4
|
4P
|
4.8
|
12.0
|
29.0
|
6.5
|
5.5
|
7.5
|
2
|
11.0
|
|
M5
|
5P
|
5.8
|
12.0
|
30.0
|
8.5
|
7.5
|
6.5
|
2
|
15.0
|
|
M6
|
6P
|
6.8
|
12.0
|
31.5
|
11.0
|
9.5
|
5.5
|
3
|
23.6
|
|
M8
|
8P
|
8.8
|
12.0
|
31.0
|
12.0
|
10.5
|
4.0
|
3
|
21.7
|
|
M10
|
10P
|
10.8
|
16.0
|
34.5
|
14.0
|
12.0
|
5.5
|
4
|
22.3
|
|
M12
|
12P
|
12.8
|
16.0
|
36.0
|
17.0
|
15.0
|
4.0
|
4
|
27.0
|
Código PN-A
|
Tamanho
|
Cordão n.o.
|
Ød
|
ØD
|
Ød1
|
L
|
|
M4
|
PN-A-4.8
|
4.8
|
12
|
3.1
|
4.0
|
|
M5
|
PN-A-5.8
|
5.8
|
4.0
|
5.0
|
|
M6
|
PN-A-6.8
|
6.8
|
4.8
|
5.5
|
|
M8
|
PN-A-8.8
|
8.8
|
6.6
|
6.0
|
|
M10
|
PN-A-10.8
|
10.8
|
16
|
8.3
|
8.5
|
|
M12
|
PN-A-12.8
|
12.8
|
10.3
|
10.0
|
Código I-PM
|
Tamanho das nozes
|
Tamanho
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
L
|
Q
|
R
|
|
M4
|
3.2
|
4 a 7
|
10
|
5
|
2.0
|
22
|
4
|
31
|
2.5
|
9.0
|
|
M5
|
4.1
|
5 a 8
|
10
|
6
|
2.5
|
22
|
4
|
32
|
3.0
|
13.3
|
|
M6
|
4.9
|
6 a 10
|
10
|
7
|
2.5
|
22
|
3
|
32
|
3.5
|
15.5
|
|
M8
|
6.6
|
8-11
|
12
|
8
|
3.0
|
23
|
3
|
34
|
5.0
|
17.5
|
|
M10
|
8.5
|
10 a 13
|
15
|
10
|
3.5
|
24
|
3
|
37
|
7.0
|
30.5
|
|
UNIFY
|
9.7
|
11 a 14
|
16
|
12
|
4.0
|
24
|
3
|
39
|
8.0
|
37.5
|
|
M12
|
10.4
|
12 a 15
|
16
|
12
|
4.0
|
24
|
3
|
39
|
9.0
|
41.0
|

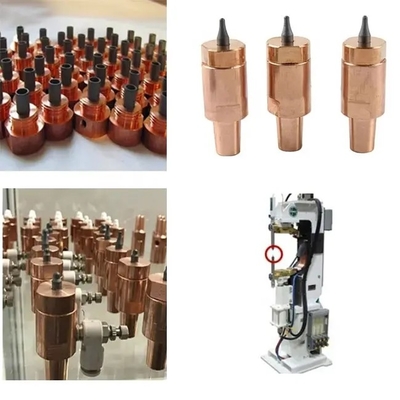

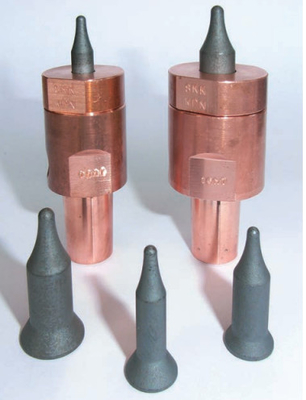

3. Mais fotos.
