Pins de guia de isolamento KCF & Pins de guia de soldagem por projecção para a indústria automóvel
1. Descrições:
A Bloom Welding é a fabricante das barras KCF, e também fabricamos os pinos de guia KCF. Oferecemos pinos de guia de diferentes tamanhos, pin de localização, bucha, manga. Nosso material inclui material de liga KCF,revestidos de cerâmica, cerâmica de zircônio, cerâmica de nitruro de silício etc. Nós não só podemos fazer o tamanho padrão, mas também podemos fazer os pinos KCF de acordo com seus desenhos.
Produzimos e fornecemos todos os tipos de acessórios de soldagem de resistência, elétrodo de soldagem, pontas de elétrodo, pontas de tampa, suporte de elétrodo, braço de elétrodo, adaptador, roda de soldagem, hastes retas, hastes dobradas,Pins de guia KCFMancha KCF, ferramenta de vestiário, testador de soldagem.
2. Propriedades
|
Código
|
Composição ((wt%)
|
Resistência à tração ((N/mm2)
|
Resistência ao rendimento ((N/mm2)
|
Duração (%)
|
Características
|
Aplicação
|
|
KCF
|
Cr20,Al3,Fe Bal
|
539
|
392
|
15
|
Resistente à oxidação
|
Jigs de solda, pinos de guia para solda por projecção
|
Oferecemos vários tamanhos de alfinetes de guia KCF e mangas KCF. Os alfinetes KCF padrão estão sempre em estoque.Com excelente desempenho de isolamento e longa vida útil, os nossos pinos de guia kcf são utilizados directa ou indirectamente na fábrica de solda automotiva GM, VW, TOYOTA etc.
Especificação técnica do alfinete de guia KCF
Material do alfinete: KCF, AL2O3, ZrO2, Si3N4, Cerâmica, aço inoxidável, etc.
Diâmetro dos pinos KCF: M4, M5, M6, M8, M10, M12...
Aplicação: os pinos-guia KCF são amplamente utilizados na solda por projecção, na solda de porcas, na solda de tubos
Vantagem dos pinos de guia KCF:
-
Bom desempenho de isolamento
-
Excelente resistência ao desgaste
-
Desempenho anti-oxidante a altas temperaturas
-
Bom desempenho de choque térmico
O que é o KCF Guide Pins?
O material KCF é um material metálico especial. Através de um processo especial de tratamento térmico e de um intervalo de temperatura de processo de 1000-1500 graus,A superfície pode gerar uma camada de isolamento de alta qualidade de 10 a 32 μm de espessuraA camada de isolamento e a matriz de liga têm uma boa capacidade de combinação.Material utilizado no processamento mecânico após a formação de várias partesEste material é utilizado principalmente em equipamentos de soldadura por resistência.
Nós geralmente usamos alfinetes de guia de cerâmica como um alfinete de posicionamento de nozes de soldagem, mas por causa da dureza da cerâmica é pobre, frágil, então agora o alfinete de guia KCF em vez de cerâmica é cada vez mais popular.
O KCF é um material metálico especial, cujos principais elementos metálicos incluem ferro, cromo, chumbo, mercúrio, PBB, PBDE, etc.,com um processo especial de tratamento térmico e uma faixa de temperatura de 1000-1500 no processo de regulação, pode ser gerado uma camada isolante de alta qualidade de espessura 8-10u na superfície, este material pode ser processado em alfinete, tubo e todos os tipos de formas, é usado principalmente para alta temperatura,isolamento protecção do ambiente algumas partes do produto, como a soldadura de parafusos, porcas na indústria automotiva.
O KCF Guide Pins/Sleeve não é um revestimento isolante, mas um material isolador especialmente transformado que não se descasca.
Tem sido usado em aplicações de soldagem de resistência por várias décadas. Tem uma pele isolada na sua superfície. Qualquer forma pode ser feita rapidamente.
Nós geralmente usamos alfinetes de guia de cerâmica como um alfinete de posicionamento de nozes de soldagem, mas por causa da dureza da cerâmica é pobre, frágil, então agora o alfinete de guia KCF em vez de cerâmica é cada vez mais popular.
Vantagens dos pinos de guia KCF:
|
1
|
Bom desempenho de isolamento
|
|
2
|
Excelente resistência ao desgaste
|
|
3
|
Desempenho anti-oxidante a altas temperaturas
|
|
4
|
Bom desempenho de choque térmico
|
| De aço inoxidável |
Nitreto de silício tradicionalmente
- Totalmente isolado. |
Cinza, Branca, Beige, Azul |
Alto custo inicial, mas dura mais do que qualquer outro alfinete, quando as condições o permitem. |
| KCF |
Uma liga especial tratada com uma pele dura e isolante |
Cinza / Preta |
Um alfinete barato com uma vida útil razoável |
2. Tamanhos
Código W-PN
|
Tamanho
|
Código
|
Tamanho
|
|
A
|
B
|
L
|
C
|
D
|
E
|
Q
|
R
|
|
M4
|
4P
|
4.8
|
12.0
|
29.0
|
6.5
|
5.5
|
7.5
|
2
|
11.0
|
|
M5
|
5P
|
5.8
|
12.0
|
30.0
|
8.5
|
7.5
|
6.5
|
2
|
15.0
|
|
M6
|
6P
|
6.8
|
12.0
|
31.5
|
11.0
|
9.5
|
5.5
|
3
|
23.6
|
|
M8
|
8P
|
8.8
|
12.0
|
31.0
|
12.0
|
10.5
|
4.0
|
3
|
21.7
|
|
M10
|
10P
|
10.8
|
16.0
|
34.5
|
14.0
|
12.0
|
5.5
|
4
|
22.3
|
|
M12
|
12P
|
12.8
|
16.0
|
36.0
|
17.0
|
15.0
|
4.0
|
4
|
27.0
|
Código PN-A
|
Tamanho
|
Cordão n.o.
|
Ød
|
ØD
|
Ød1
|
L
|
|
M4
|
PN-A-4.8
|
4.8
|
12
|
3.1
|
4.0
|
|
M5
|
PN-A-5.8
|
5.8
|
4.0
|
5.0
|
|
M6
|
PN-A-6.8
|
6.8
|
4.8
|
5.5
|
|
M8
|
PN-A-8.8
|
8.8
|
6.6
|
6.0
|
|
M10
|
PN-A-10.8
|
10.8
|
16
|
8.3
|
8.5
|
|
M12
|
PN-A-12.8
|
12.8
|
10.3
|
10.0
|
Código I-PM
|
Tamanho das nozes
|
Tamanho
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
L
|
Q
|
R
|
|
M4
|
3.2
|
4 a 7
|
10
|
5
|
2.0
|
22
|
4
|
31
|
2.5
|
9.0
|
|
M5
|
4.1
|
5 a 8
|
10
|
6
|
2.5
|
22
|
4
|
32
|
3.0
|
13.3
|
|
M6
|
4.9
|
6 a 10
|
10
|
7
|
2.5
|
22
|
3
|
32
|
3.5
|
15.5
|
|
M8
|
6.6
|
8-11
|
12
|
8
|
3.0
|
23
|
3
|
34
|
5.0
|
17.5
|
|
M10
|
8.5
|
10 a 13
|
15
|
10
|
3.5
|
24
|
3
|
37
|
7.0
|
30.5
|
|
UNIFY
|
9.7
|
11 a 14
|
16
|
12
|
4.0
|
24
|
3
|
39
|
8.0
|
37.5
|
|
M12
|
10.4
|
12 a 15
|
16
|
12
|
4.0
|
24
|
3
|
39
|
9.0
|
41.0
|

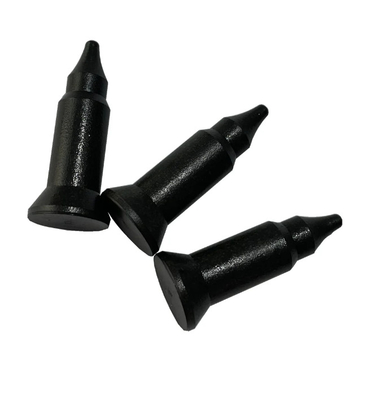

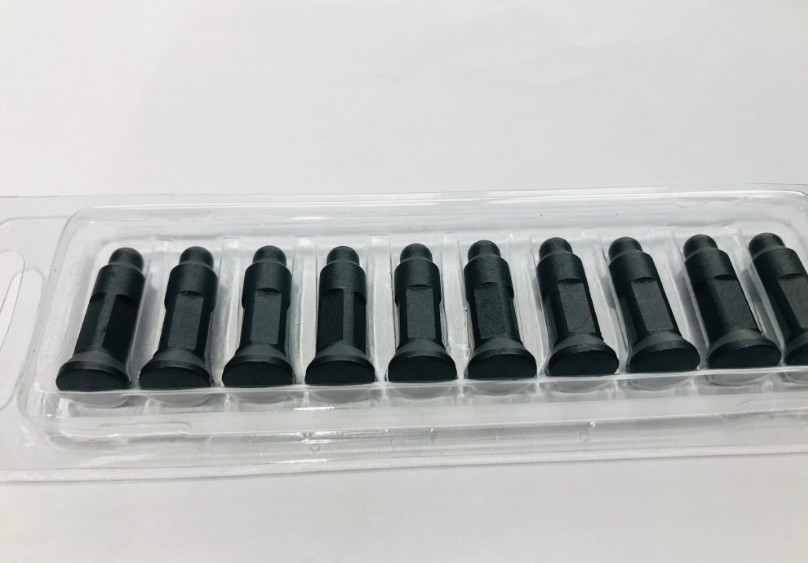

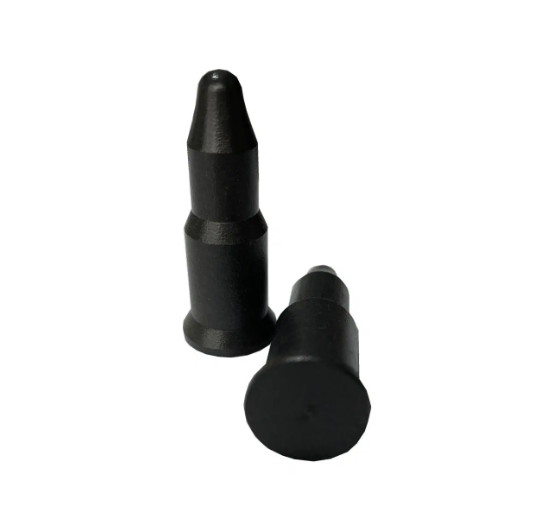

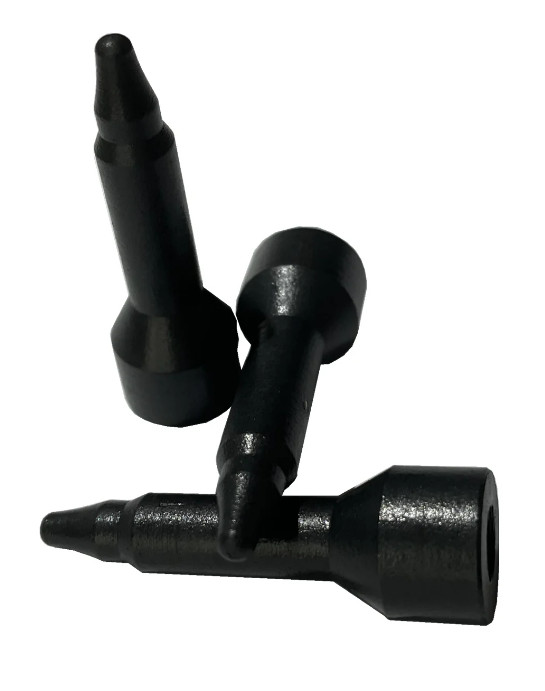

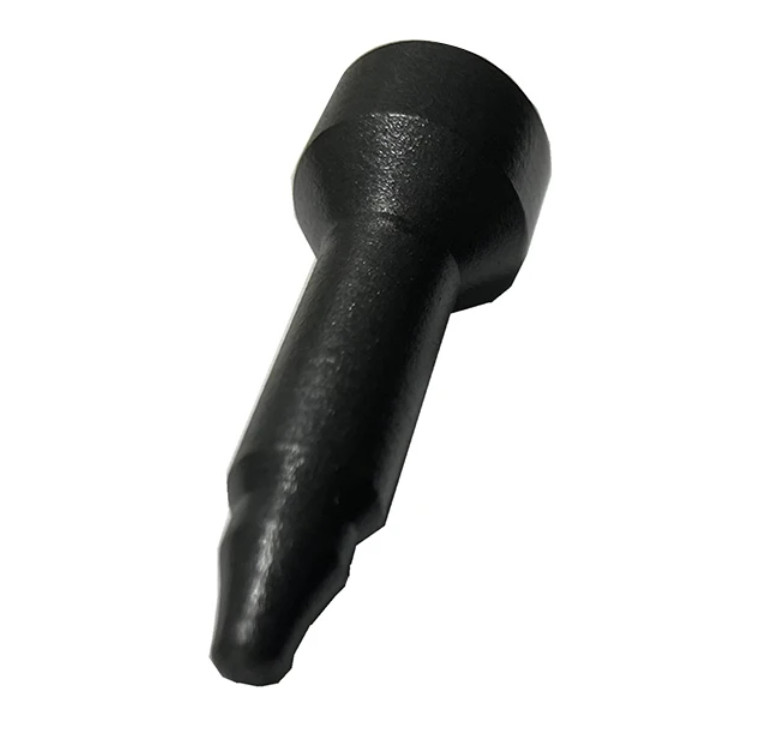

3. Mais fotos.
